Tổng quan hệ thống
Dựa trên chức năng cụ thể của công cụkeo dem nay, các loại máy điện thường sử dụng một trong ba loại động cơ như động cơ DC có chổi than, động cơ DC không chổi than ba pha hoặc động cơ đồng bộ nam châm vĩnh cửu. Đồng thời, mạch điều khiển tương ứng sẽ được thiết kế dựa trên cấu hình bán cầu, cầu H hoặc cầu ba pha.
Giải pháp của Silicon-Magic là áp dụng công nghệ tấm chắn rãnh sâu có khả năng cân bằng điện tích trong khoảng điện áp từ 40 đến 150V. Điều này giúp giảm điện trở dẫn đặc trưng (Rsp) của linh kiệnkeo dem nay, đồng thời tối ưu hóa chỉ số FOM, làm giảm cả tổn hao dẫn và tổn hao chuyển mạch, từ đó nâng cao hiệu suất hệ thống và kéo dài thời lượng pin cho công cụ.
Ngoài raty le truc tuyen, chúng tôi đã cải tiến khả năng chịu xung điện (avalanche) của MOSFET, tham số SOA và độ nhất quán của Vth. Kết hợp với công nghệ bọc clip tiên tiến, điều này giúp tăng khả năng truyền dòng điện lớn, đảm bảo rằng các linh kiện công suất có độ bền và độ tin cậy cao khi hoạt động song song hoặc đối mặt với các tình huống nghiêm trọng như khởi động động cơ, ngắn mạch hoặc kẹt trục.
Sơ đồ ứng dụng hệ thống
Tổng quan hệ thống
Khi số lượng xe điện trên thị trường ngày càng tăngty le truc tuyen, mức độ chấp nhận của người dùng phụ thuộc rất nhiều vào hiệu quả và thời gian sạc. Trạm sạc nhanh DC chính là giải pháp đáp ứng nhu cầu này. Hiện nay, xe điện thông thường có thể sạc được 80% dung lượng pin chỉ trong 10 phút. Đối với các thiết kế sạc xe điện DC có công suất lên đến 150 kW, Silicon-Magic cung cấp các sản phẩm rời với giá thành hợp lý, bao gồm MOSFET siêu kết 650V và MOSFET SIC 1200V.

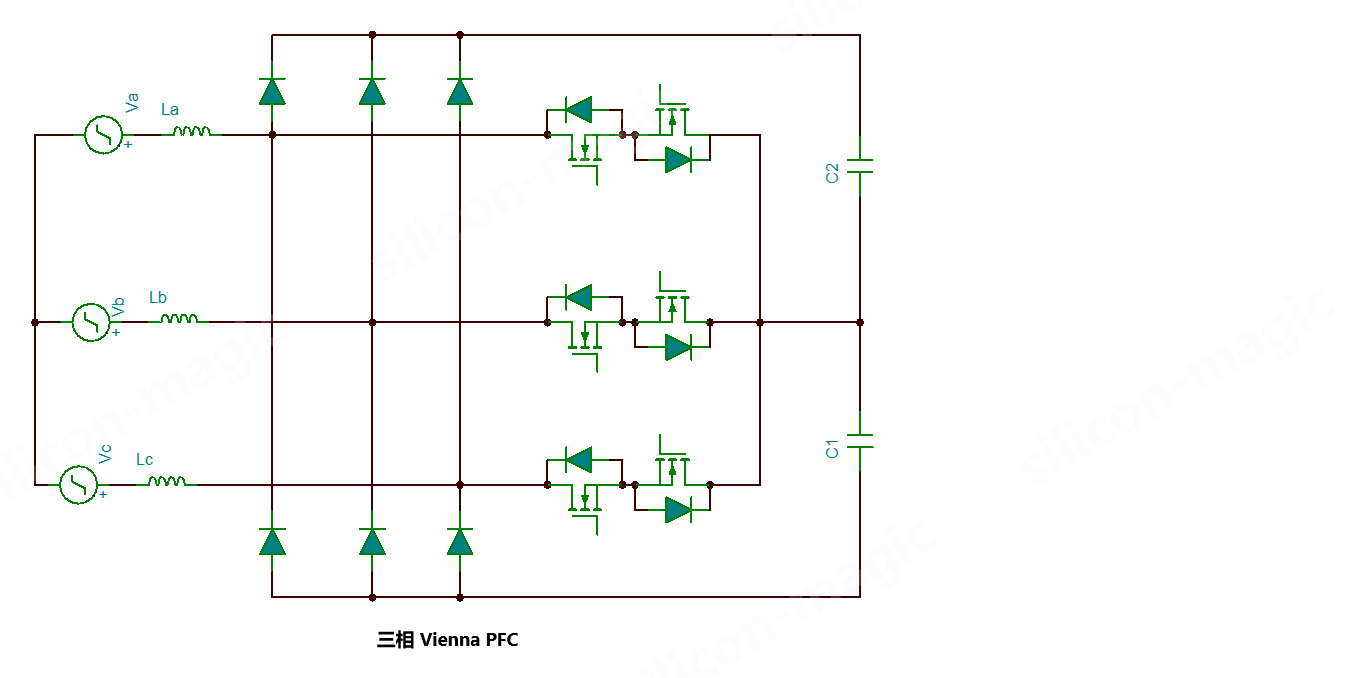

Sơ đồ khối ứng dụng hệ thống điển hình
Sản phẩm đề xuất
| Part No. | Package |
Vds_
max(V) |
Rds(on)(mΩ)_25°C |
Vth_
typ.(V) |
Vgs_
max(V) |
Qg_Vgs
=10V(nC) |
I
DS
_
Max(A) |
Status | |
|---|---|---|---|---|---|---|---|---|---|
| Vg=10V | |||||||||
| Typ | Max | ||||||||
| SDNA2N030E3J | TO247-4 | 1200 | 30 Vgs=18V | 42 Vgs=18V | 2.5 | 22/-8 | 150 | 56 | 2023 Q2 |
| SDHA2N075J-AA | TO247-4 | 1200 | 75 Vgs=15V | 97.5 Vgs=15V | 2.8 | 22/-8 | 90 | 32 | 2023 Q2 |
| SDN65N280J2D | TO252-3 | 650 | 230 | 280 | 3 | ±20 | 23.0 | 11.8 | Sample available |
| SDN65N250J2P | TO220F-3 | 650 | 210 | 250 | 2.5 | ±20 | 23.0 | 7.1 | Sample available |
| SDN65N250J2S | PDFN8*8-4 | 650 | 210 | 250 | 3 | ±20 | 35.0 | 12 | Sample available |
| SDN10K018S2Z | DFN3*3-8 | 100 | 13 | 18 | 1.9 | ±20 | 26 | 40 | Release |
| SDN10K018S2E | DFN3.3*3.3-8 | 100 | 13 | 18 | 1.9 | ±20 | 25 | 46 | Release |
| SDN10K018S2C | PDFN5*6-8 | 100 | 13 | 18 | 1.9 | ±20 | 25 | 45 | Release |
| SDN10K007S2C | PDFN5*6-8 | 100 | 5.0 | 7.0 | 1.9 | ±20 | 56 | 80 | Release |
| SDN10K5P2S2C | PDFN5*6-8 | 100 | 4.8 | 5.2 | 1.9 | ±20 | 56 | 80 | Release |
| SDN10N4P9S2B | TO263-3 | 100 | 3.7 | 4.9 | 3 | ±20 | 76 | 117 | Release |
| SDN10N4P9S2C | PDFN5*6-8 | 100 | 3.6 | 4.9 | 3 | ±20 | 77 | 80 | Release |
| SDN10N4P2S2B | TO263-3 | 100 | 3.8 | 4.2 | 3 | ±20 | 78 | 117 | Release |
| SDN10N4P2S2C | PDFN5*6-8 | 100 | 3.6 | 4.2 | 3 | ±20 | 77 | 80 | Release |
| SDN10N004S2C | PDFN5*6-8 | 100 | 3.1 | 4.0 | 3 | ±20 | 102 | 135 | Release |
| SDN10N004S2B | TO263-3 | 100 | 3.2 | 4.0 | 3 | ±20 | 102 | 136 | Release |
| SDN10N3P5S2B | TO263-3 | 100 | 3.1 | 3.5 | 3 | ±20 | 102 | 136 | Release |
| SDN10N2P7S2B | TO263-3 | 100 | 2.4 | 2.7 | 3 | ±20 | 150 | 166 | Release |
| SDN10N1P5S2T | TOLL-8 | 100 | 1.1 | 1.5 | 3 | ±20 | 258 | 330 | Release |
| SDN06K016S2C | PDFN5*6-8 | 60 | 13 | 16 | 1.9 | ±20 | 13 | 22 | Sample available |
| SDN06N1P6S4C | PDFN5*6-8 | 60 | 1.3 | 1.6 | 2.5 | ±20 | 142 | 135 | Release |
| SDN06L1P3S4C | PDFN5*6-8 CLIP | 60 | 0.9 | 1.3 | 1.6 | ±20 | 100 | 250 | Sample available |
